Skab forbindelse mellem Profibus og Modbus-TCP netværk med en Anybus® X-gateway™
En enkel og nem, intelligent Gateway forbinder Schneider Electric, ABB eller GE PLC’er med Siemens automatiseringssystemer og netværk.
System integratorer kan nu ved hjælp af en Anybus X-gateway, fra HMS Industrial Networks, overføre I/O data på en nem måde mellem to forskellige PLC systemer og netværk.
X-gateway’en er en stand-alone gateway, der kan konfigureres – den gør det muligt at få enheder i produktionsanlæg med et Profibus netværk til at kommunikere med enheder i et Modbus-TCP netværk og omvendt.
Typiske applikationer er installationer med blandet brug af Siemens og Schneider Electric, ABB eller GE PLC’er.
Et eksempel er bilfabrikker hvor Profibus baserede segmenter skal integreres i industrielle Ethernet baserede kontrol applikationer med den populære Modbus-TCP protokol.

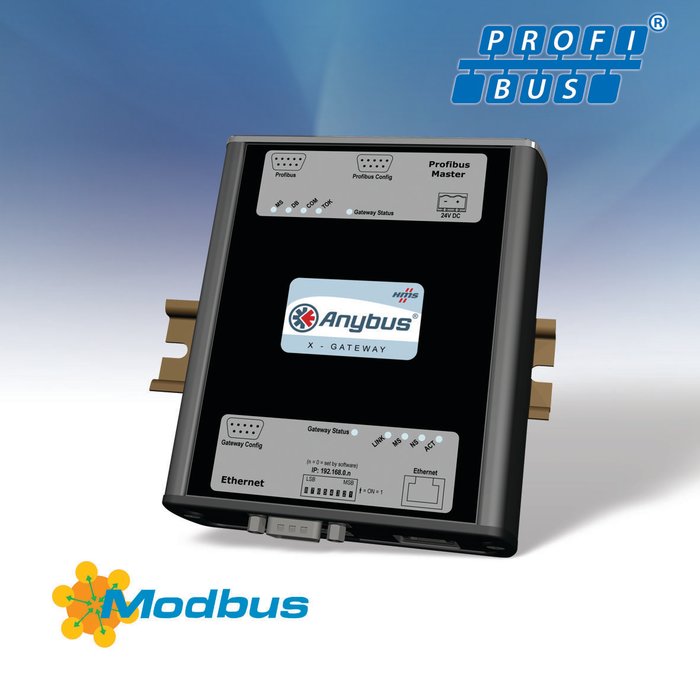

X-gateway’en er en kompakt enhed, beregnet til standard DIN skinne montering og 24 volt industriel strømforsyning.
Den virker som server (slave enhed) på Modbus-TCP netværk, og som master på Profibus siden.
Profibus master funktionen er konfigureret med Anybus NetTool for Profibus fra HMS – det er et kraftigt konfigurerings værktøj, der er baseret på Windows (og dermed nemt at bruge) som følger gratis med X-gateway’en.
Når den første konfiguration er blevet downloaded i X-gateway’en kan den sende op til 512 bytes input og 512 bytes output data transparent mellem Modbus-TCP og Profibus.
Der kan kobles op til 124 Profibus slaver til gateway’en.
I tilslutning til dens egenskaber med data overførsel indeholder X-gateway’en en kraftig, embedded web server på Modbus-TCP siden - den understøtter netbaseret fjern diagnosticering og -visualisering.
X-gateway’en er en stand-alone gateway, der kan konfigureres – den gør det muligt at få enheder i produktionsanlæg med et Profibus netværk til at kommunikere med enheder i et Modbus-TCP netværk og omvendt.
Typiske applikationer er installationer med blandet brug af Siemens og Schneider Electric, ABB eller GE PLC’er.
Et eksempel er bilfabrikker hvor Profibus baserede segmenter skal integreres i industrielle Ethernet baserede kontrol applikationer med den populære Modbus-TCP protokol.
X-gateway’en er en kompakt enhed, beregnet til standard DIN skinne montering og 24 volt industriel strømforsyning.
Den virker som server (slave enhed) på Modbus-TCP netværk, og som master på Profibus siden.
Profibus master funktionen er konfigureret med Anybus NetTool for Profibus fra HMS – det er et kraftigt konfigurerings værktøj, der er baseret på Windows (og dermed nemt at bruge) som følger gratis med X-gateway’en.
Når den første konfiguration er blevet downloaded i X-gateway’en kan den sende op til 512 bytes input og 512 bytes output data transparent mellem Modbus-TCP og Profibus.
Der kan kobles op til 124 Profibus slaver til gateway’en.
I tilslutning til dens egenskaber med data overførsel indeholder X-gateway’en en kraftig, embedded web server på Modbus-TCP siden - den understøtter netbaseret fjern diagnosticering og -visualisering.
Der er oven i købet inkluderet en OPC server i X-gateway pakken. X-gateway’en omfatter Profibus og Modbus-TCP interfaces, der er certificerede til fuld protokol standard til de respektive systemer.
Anybus X-gateway familien består af en serie med mere end 200 gennemprøvede, robuste og klar-til-brug gateways, der er beregnede til at koble næsten enhver tænkelig kombination af to industrielle netværk sammen.
Produktfamilien understøtter 17 forskellige fieldbus og industrielle Ethernet netværk - som Profibus, DeviceNet, CANopen, CC-Link, EtherNet/IP, Profinet og mange flere.
Alle udgaver fungerer på samme måde og udgør en fleksibel standard løsning på sammenkobling af to industrielle netværk.
